Как пользоваться мультиметром

Мультиметр (либо, по старому советскому названию, авометр – ампервольтомметр) – универсальный измерительный прибор, предназначенный для замера напряжений постоянного и переменного тока, силы тока в цепи, а также при определении сопротивления электродеталей. Незаменимая вещь в перечне домашних инструментов, при ремонте электроприборов и диагностике домашнего и автомобильного электрооборудования.

Как правильно пользоваться мультиметром

Начать работу следует с установки режима измерения. Здесь необходимо быть максимально внимательным. Особенно это важно при необходимости последовательно замерить несколько параметров тока в цепях с разными характеристиками, в этом случае при ошибке в установке режима можно повредить прибор. Лучше лишний раз проверить верность установки режима, чем купить новое устройство.

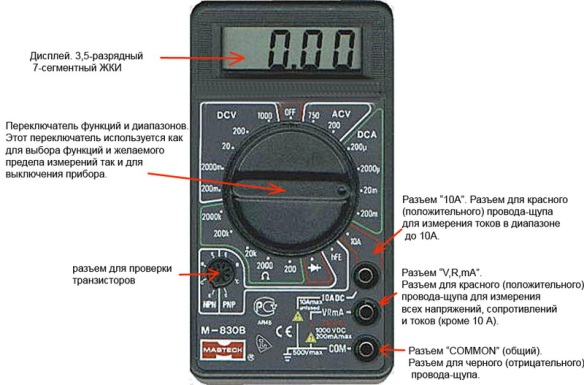

В большинстве современных бытовых мультиметров используется единый переключатель режимов работы, в пределах круговой шкалы определяющий тип производимых измерений.

Обычно шкала делится на следующие секции:

  • «DCV» либо «V ——»   – диапазон для измерения постоянных напряжений
  • «АCV» либо «V~»  – диапазон для измерения переменных напряжений
  • «DCA» – измерение силы постоянного тока
  • «АСА» – измерение силы переменного тока
  • Символ «Омега» — измерение сопротивления цепи

Следующее, на что стоит обратить внимание – это соответствие параметров тока в цепи, которую вы собираетесь диагностировать, максимально допустимым значениям для вашей модели прибора. Не все модели мультиметров разрешают замерять напряжение в бытовой электросети. Чтобы обезопасить себя, измерение силы либо напряжения тока лучше начать с установки заведомо большего предела значений из выбранного диапазона для проводимых измерений. Это обезопасит вас от выхода прибора из строя по причине подачи завышенного напряжения.

Например, чтобы безопасно измерить напряжение в бытовой сети, нужно установить переключатель в диапазон ACV на значение «500».

Для замера параметров переменного тока полярность установки щупов роли не играет. Если же замерять высокое напряжение постоянного тока и перепутать полярность контактов, прибор скорее всего выйдет из строя.

При диагностике электронных цепей для обеспечения точности замера сопротивления деталей желательно отсоединять исследуемые детали от основной цепи, так как соединение с другими компонентами схемы может вызвать искажение результатов измерения.

Ни в коем случае не замыкайте при помощи прибора электрическую цепь (попросту говоря – не подключайте щупы к розетке), когда переключатель режимов работы находится в диапазоне измерения силы тока либо сопротивления. Прибор гарантированно взорвется и вы можете быть травмированы осколками.

 Как правильно пользоваться электронным мультиметром

Необходимо уточнить, что точность измерения зависит не от типа шкалы (электронная либо аналоговая, со стрелкой), а от класса точности устройства. Старый стрелочный авометр может оказаться более точным, чем современный дешевый электронный мультиметр. Основным отличием использования прибора со стрелочным индикатором является необходимость установки ноля при изменении типов измерений. Для этого перед каждой сменой режима работы требуется с помощью регулировочного винта в нижней части индикатора установить стрелку точно на нулевую отметку той шкалы, по которой будут осуществляться измерения.
